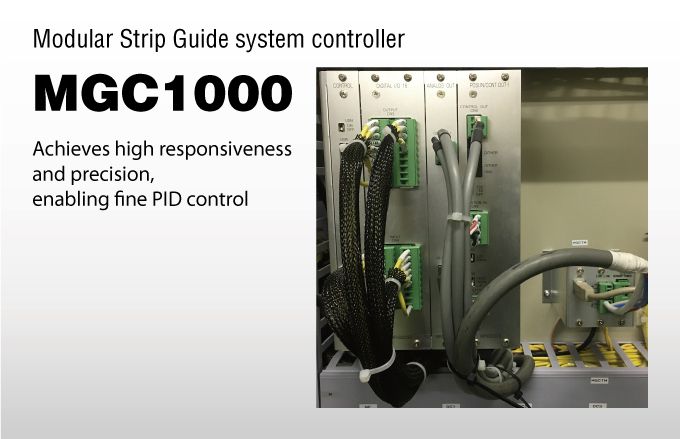

Bộ điều khiển hệ thống dẫn hướng dải mô-đun MGC1000

Tổng quanTính năngThông số kỹ thuậtDanh mục sản phẩm

Tổng quan

Bộ điều khiển hệ thống thanh dẫn dạng mô-đun MGC1000 là bộ điều khiển EPC/CPC có thể được kết nối bằng cáp truyền thông với các thiết bị khác trong hệ thống để cho phép cấu hình hệ thống linh hoạt.

Tính năng

• Các bo mạch tạo nên bộ điều khiển có sẵn dưới dạng mô-đun cho từng chức năng. Bằng cách kết nối các mô-đun này thông qua cáp truyền thông, bạn có thể cấu hình hệ thống tối ưu cho nhu cầu của mình. Kiến trúc mô-đun này cho phép dễ dàng thay đổi bo mạch trong trường hợp khẩn cấp. Nó cũng cho phép dễ dàng nâng cấp các chức năng của hệ thống khi thông số kỹ thuật thay đổi.
• Hệ thống có thể được điều khiển từ bên ngoài để chuyển đổi giữa chế độ điều khiển tối đa EPC 1 đến 8, CPC 1 đến 4, Cascade EPC 1 đến 4, Cascade CPC 1 đến 2.
• Hệ thống có thể đồng thời kích hoạt hai xi lanh thủy lực cho CPC. (CPC trong lò)
• Có thể điều khiển thông qua bộ điều khiển P, I, PI, PD hoặc PID.
• Hệ thống có thể sử dụng đầu ra phi tuyến tính trong đó độ lệch làm thay đổi độ lợi đầu ra hoặc hàm đầu ra độ lợi tốc độ trong đó tốc độ của đường truyền làm thay đổi độ lợi đầu ra.
• Bằng cách nhập tín hiệu PLG, có thể sử dụng chức năng cuộn so le và chức năng đầu ra theo dõi. (Có thể sử dụng kết hợp)
• Hệ thống có thể được lệnh từ bên ngoài để dịch chuyển vị trí điều khiển hoặc vị trí định tâm. (Vị trí định tâm không thể thay đổi (dịch chuyển) trong quá trình điều khiển theo tầng.)
• Có thể sử dụng chức năng căn chỉnh ống bọc. (Không thể sử dụng chức năng này trong quá trình điều khiển theo tầng.)
• PROFIBUS và các giao diện Fieldbus khác được hỗ trợ.
• Vị trí đầu vào/đầu ra cho tín hiệu giao diện, bao gồm tín hiệu tương tự và tín hiệu truyền thông Fieldbus, có thể được thiết lập bằng tham số đầu vào.
• Một bộ điều khiển có thể điều khiển tối đa bốn hệ thống lái.
• Có thể thực hiện ghi dữ liệu. (Tùy chọn)
