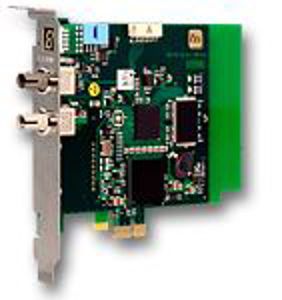

Card sử dụng cho hệ thống thu thập dữ liệu iba-ag ibaFOB-SDexp

Thông số kỹ thuật:

• Nhà sản xuất: iba AG
• Giao diện với SIMADYN D thông qua các mô-đun giao tiếp racklink CS12, CS13 hoặc CS14
• Giao diện với SIMATIC TDC thông qua mô-đun truyền thông CP53M0
• Tốc độ mẫu nhanh nhất 1ms (tùy thuộc vào tải bộ xử lý của CPU SIMADYN D / SIMATIC TDC đã sử dụng)
• Thẻ PCI-Express, DMA
• Có thể sử dụng cho các khe cắm PCIe-X1, -X4, -X8, -X16
• Truyền hình ảnh RAM cổng kép 96Mbps
• Cáp quang song công ST-ST (62,5um) đến 400m (không có bộ lặp)
• Tối đa. 4 thẻ FOB-SD có thể sử dụng được trong máy tính thu thập dữ

  liệu
• SD-TDC-Lite:
  16 kênh nhận, mỗi kênh có 32 tín hiệu analog và 32 tín hiệu số
• Yêu cầu-SD:
  + Chế độ tương thích:
  Với các khối chức năng SER04A/B (Đại lý) hiện có
  + Chế độ mở rộng:
  Với các khối chức năng SER05A/B (Đại lý) mới

  Các kênh liên lạc:
• Kênh yêu cầu dữ liệu:
  Yêu cầu dữ liệu đo lường
• Kênh xác nhận:
  Sẵn sàng đo lường; dữ liệu hợp lệ
• Kênh nhận dữ liệu:
  Nhận dữ liệu đo
  (một kênh ở chế độ tương thích)
  (năm kênh ở chế độ mở rộng

  )
• Nhận dạng hoàn toàn tự động các đối tác ghép nối và CPU có sẵn
• Chẩn đoán thoải mái với màn hình cấu hình

Lưu ý đặc biệt:

• Kết hợp với giấy phép Tiện ích bổ sung ibaPDA-Request-SD, quyền truy cập dữ liệu đạt mức tối đa. 50 bộ xử lý trên mỗi thẻ FOB-SD có thể được thực hiện bằng cách sử dụng thông tin địa chỉ tượng trưng.
  (Tham khảo hướng dẫn lập trình cho SIMATIC TDC để biết những hạn chế cụ thể!)
• Chú ý:
  Vui lòng đảm bảo rằng ID của CPU, PC và Subrack là duy nhất nếu có nhiều hơn một thẻ FOB-SD được kết nối với thẻ racklink!

Card sử dụng cho hệ thống thu thập dữ liệu iba-ag ibaFOB-SDexp
