Đầu dò Santest GYGS, Bộ điều khiển GYGSC

Hãng SX:

Santest

Xuất xứ:

Japan

Di động:

0914 537 669

Email:

Sale05@tmpvietnam.com

Mô tả:

Đầu dò GYGS là một loạt đầu cảm biến cực kỳ mỏng (dày 20mm) áp dụng phương pháp mới để phát hiện hiện tượng từ tính. Áp dụng cho xi lanh thủy lực, tổng chiều dài của nó trở thành tiết kiệm không gian. Đầu dò GYGS được sử dụng kết hợp với bộ điều khiển GYGSC, cung cấp đầu ra tương tự, 0-10V hoặc 4-20mA, và cũng có thể được sử dụng kết hợp với bộ điều khiển GYHC hoặc GYDC-05, cung cấp đầu ra tốc độ hoặc đầu ra kỹ thuật số. (tham khảo P.42, P.46)

Chia sẻ:

Số lượng

Chi tiết sản phẩm

Specifications

Non-linearity	≦±0.025%FS TYP
Resolution	≦0.01%FS
Repeatability	≦±0.01%FS
Temp. drift	≦±40ppmFS/°C (probe) ≦±50ppmFS/°C (controller)
Voltage output	0-10V or 10-0V (output current:Max.5mA, load:Min.2kΩ)
Current output	4-20mA or 20-4mA (load:Max.500Ω)
Alarm output	not available
Power supply	+24(±2)VDC (100mA)
Max. Pressure	35MPa (probe rod)
Operating temp.	-20°C-+80°C (probe) 0°C-+60°C (controller)
Storage temp.	-40°C-+80°C
Vibration	6G (or 40Hz 2mmPP)
Shock	50G (2msec)
IP grade	IP67 (probe)
Cable	Std 1.5m (Option Max.50m)

*The above mentioned accuracy applies to sensors with an effective
stroke of 300mm or more.

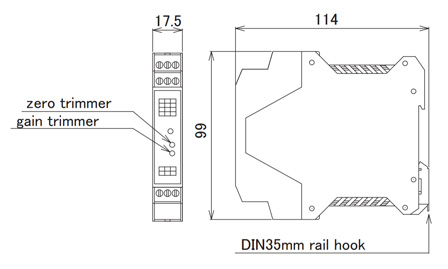

*Zero/Gain adjustment by trimmer of controller are possible, std within ±3%FS.

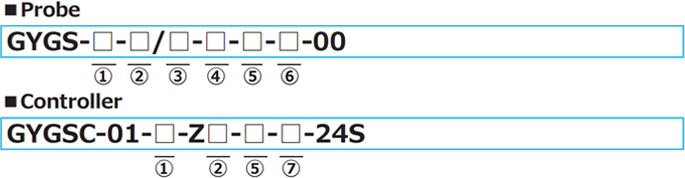

Model No.

①Effective stroke
　　15-3000mm

②Thread dead zone
　　S:50mm(STD)
　　□:□mm(option)(specified by customers)

③Tip dead zone
　　S:70mm/90mm/100mm(STD)
　　*S (STD length) depends on the selected magnet or float in ⑤.

tip DZ	magnet	float
70mm	M2PN, M0SM, M0LM, M3, M11N	F25N, F28N
90mm		F28S, F30S
100mm	T144, T163	F40S, F42S, F50S

□:□mm(option)(specified by customers)

④Thread/Rod diameter
　　N8 :M18xP1.5, rod Φ8(STD)
　　N　　:M18xP1.5, rod Φ10(thread length = 22mm)

⑤Associated magnet or float

magnet	float
M2PN :No.2PN (STD) M0SM :No.ΦSPM M0LM :No.ΦLPM M3 :No.3 M11N :No.11N T144 :No.T14-M4 T163 :No.T16-M3 MG□ :other magnet	F28S :Φ28 SS316 F30S :Φ30 SS316L F40S :Φ40 SS316(B) F42S :Φ42.5 SS316 F50S :Φ50 SS316 F54S :Φ54 SS304 F25N :RF-A10 plastic F28N :RF-A6 plastic FL□ :other float

⑥Cable connection
　　G□LF:pigtail / cable end : free
　　G□LA:pigtail / cable end : with connector for relay
　　(□:cable length(m))
　　
　　G□SF:pigtail / cable end : free
　　G□SA:pigtail / cable end : with connector for relay
　　(□:cable length(m))

⑦Position output
　　AD:0-10V(When magnet moves toward tip, output increase)
　　AR:10-0V(When magnet moves toward tip, output decrease)
　　BD:4-20mA(When magnet moves toward tip, output increase)
　　BR:20-4mA(When magnet moves toward tip, output decrease)
　CD□□:bipolar output(-□V-+□V)
　　　　　　(for example CD10:-10V-+10V)
　　CR□□:bipolar output(+□V--□V)
　　　　　　(for example CR05:+5V--5V)
