Đầu dò Santets GYMS, Bộ điều khiển Santest GYMSC

Hãng SX:
Santest
Xuất xứ:
Japan
Di động:
0914 537 669
Email:
Sale05@tmpvietnam.com
Mô tả:
Độ tuyến tính: ≦ ± 0.025% Bảo vệ FS IP67 Kết hợp với bộ điều khiển chuẩn của GYMSC, đầu ra vị trí 0-10V / 4-20mA có sẵn. Đối với đầu ra vận tốc hoặc đầu ra kỹ thuật số, đầu dò GyMS có thể được kết hợp với bộ điều khiển GYHC hoặc GYDC-05.
Chia sẻ:
Số lượng
Yêu cầu gọi lại
số điện thoại

Specifications

Non-linearity ≦±0.025%FS TYP
Resolution ≦0.01%FS
Repeatability ≦±0.01%FS
Temp. drift ≦±40ppmFS/°C (probe)
≦±50ppmFS/°C (controller)
Voltage output 0-10V or 10-0V
(output current:Max.5mA, load:Min.2kΩ) Current output
4~20m or 20~4mA
(load:Max.500Ω)
Alarm output
not availble Power supply
+24(±2)VDC (100mA) Sampling freq.
Std 1kHz (up to stroke 1000mm) Max. Pressure
35MPa (probe rod) Operating temp.
-20℃~+80℃ (probe)
0℃~+60℃ (controller)
Storage temp.
-40℃~+80℃ Vibration
6G (or 40Hz 2mmPP) Shock
50G (2msec) IP grade
IP67 (probe) Cable
Std 1.5m (Option Max.100m)

*The above mentioned accuracy applies to sensors with an effective
stroke of 300mm or more.

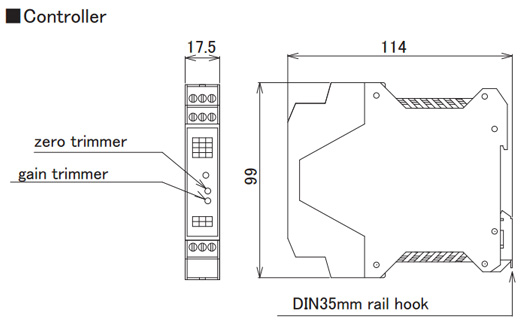

*Zero/Gain adjustment by trimmer of controller are possible, std within ±3%FS.

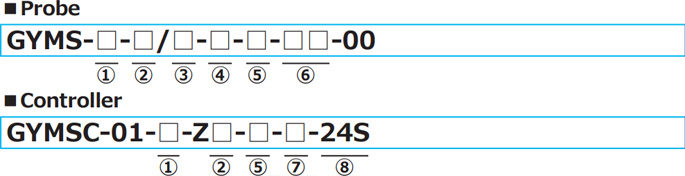

Model No.

①Effective stroke
  15-3000mm

②Thread dead zone
  S:50mm (STD)
  □:□mm (option)(specified by customers)

③Tip dead zone
  S:70mm/90mm/100mm (STD)
  ・S (STD length) depends on the selected magnet or float in ⑤.

tip DZ magnet float
70mm M2PN, M0SM, M0LM,
M3, M11N
F25N, F28N
90mm   F28S, F30S
100mm T144, T163 F40S, F42S, F50S

□:□mm(option)(specified by customers)



④Thread/Rod diameter
  J8 :M20xP1.0, rod Φ8(STD)
  L8 :M16xP2.0, rod Φ8
  E8 :M20xP1.5, rod Φ8
  N  :M18xP1.5, rod Φ10
  U  :3/4-16UNF-3A, rod Φ10
  K6 :M16xP1.5, rod Φ6

⑤Associated magnet or float

magnet float
M2PN :No.2PN (STD)
M0SM :No.ΦSPM
M0LM :No.ΦLPM
M3 :No.3
M11N :No.11N
T144 :No.T14-M4
T163 :No.T16-M3
MG□ :other magnet
F28S :Φ28 SS316
F30S :Φ30 SS316L
F40S :Φ40 SS316(B)
F42S :Φ42.5 SS316
F50S :Φ50 SS316
F54S :Φ54 SS304
F25N :RF-A10 plastic
F28N :RF-A6 plastic
FL□ :other float

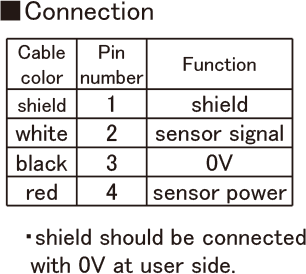

⑥Cable connection
  G□F:pigtail / cable end : free
  G□A:pigtail / cable end : with connector for relay
     (□:cable length(m))

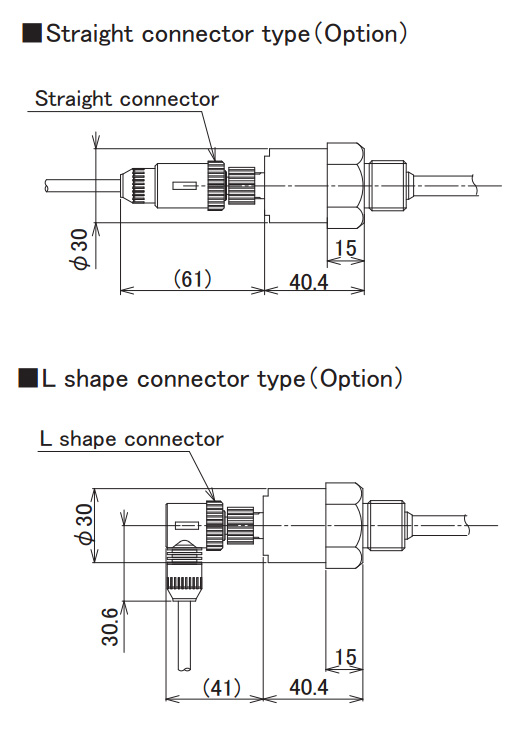

  CN:connector(option)

⑦Position output
  AD:0-10V(When magnet moves toward tip, output increase)
  AR:10-0V(When magnet moves toward tip, output decrease)
  BD:4-20mA(When magnet moves toward tip, output increase)
  BR:20-4mA(When magnet moves toward tip, output decrease)
  CD□□:bipolar output(-□V-+□V)
      (for example CD10:-10V-+10V)
  CR□□:bipolar output(+□V--□V)
      (for example CR05:+5V--5V)

⑧Power Supply
  24S:+24VDC(STD)

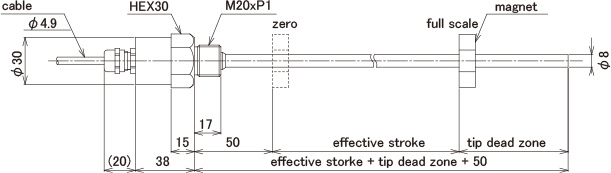

Dimensions


Zoom Zoom Zoom Zoom
